Patrones flexibles

Alcance / Scope: Idea, diseño y fabricación.
Ubicación / Location: Santiago, Chile.
Fecha / Date: noviembre 2014.
Tutot / Tutor: Juan Subercaseaux.
Diseño y producción / Design and production: Oscar Aceves Alvarez, Francisco Calvo, Cristian Contreras, Juan Pablo Corral, Javiera Díaz, Lieze Mortier, Rienzi Ríos, Roxane Van Schoors.


Patrocinado por / Sponsored by: Arauco Chile- AraucoPly.
Agradecimientos / Acknowledgments: Francisco Lozano (Maderas Arauco), Cristian Rosenthal (Fabhaus), Francisco Quintana, Arturo Lyon, Pablo Banda.

Pabellón realizado en el ramo Laboratorio de Arquitectura del Magister en Arquitectura de la Pontificia Universidad Católica de Chile / Pavilion held in the Architecture Laboratory class of the Master in Architecture of the Pontificia Universidad Católica de Chile.

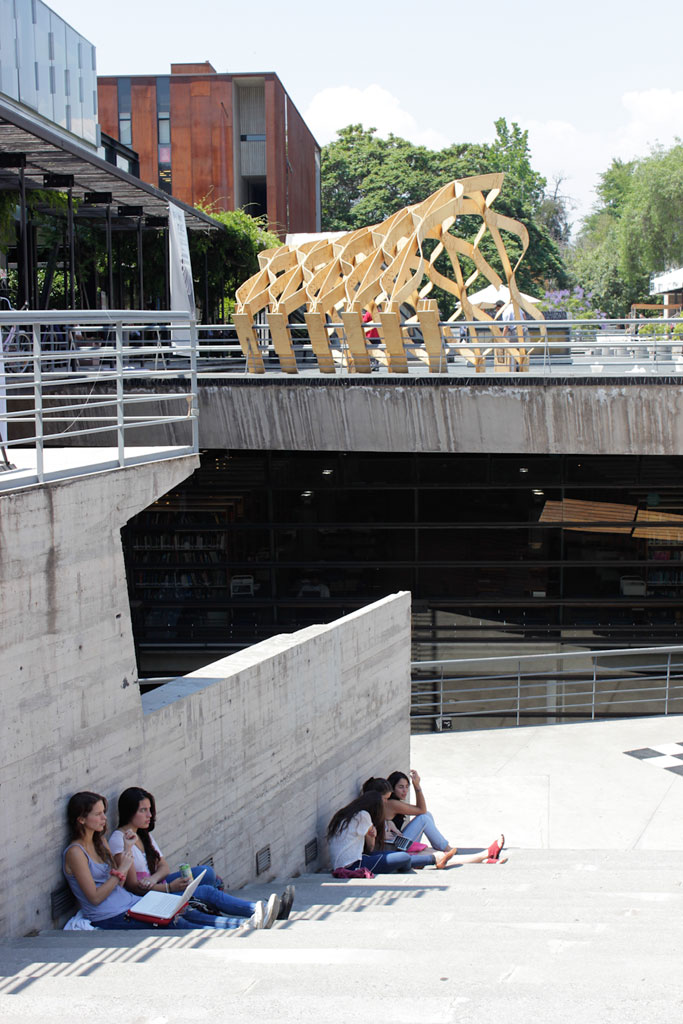

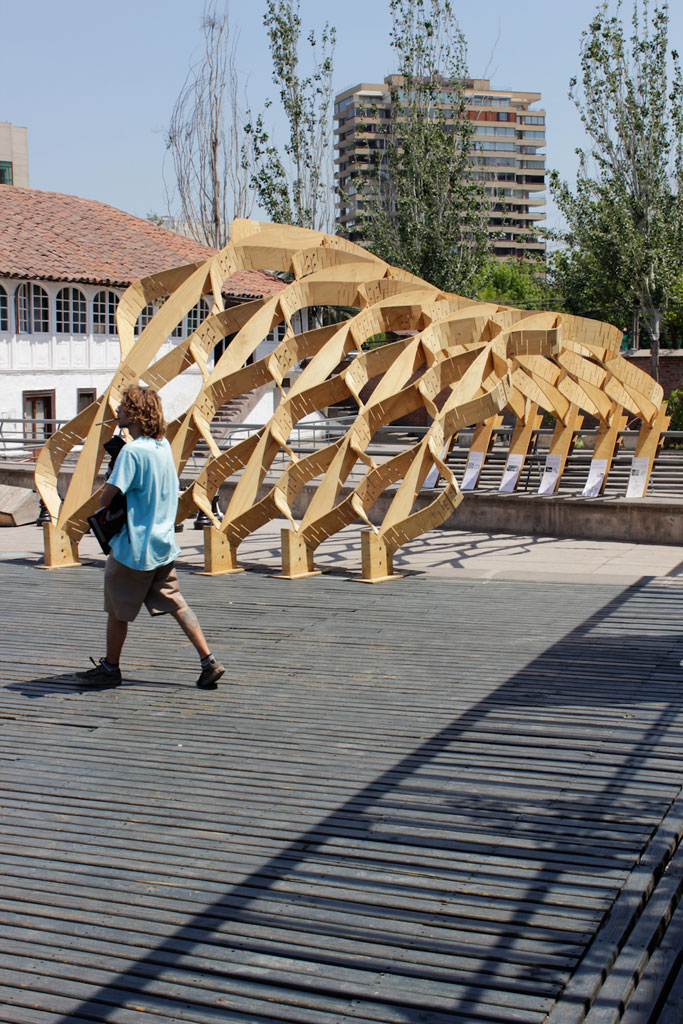

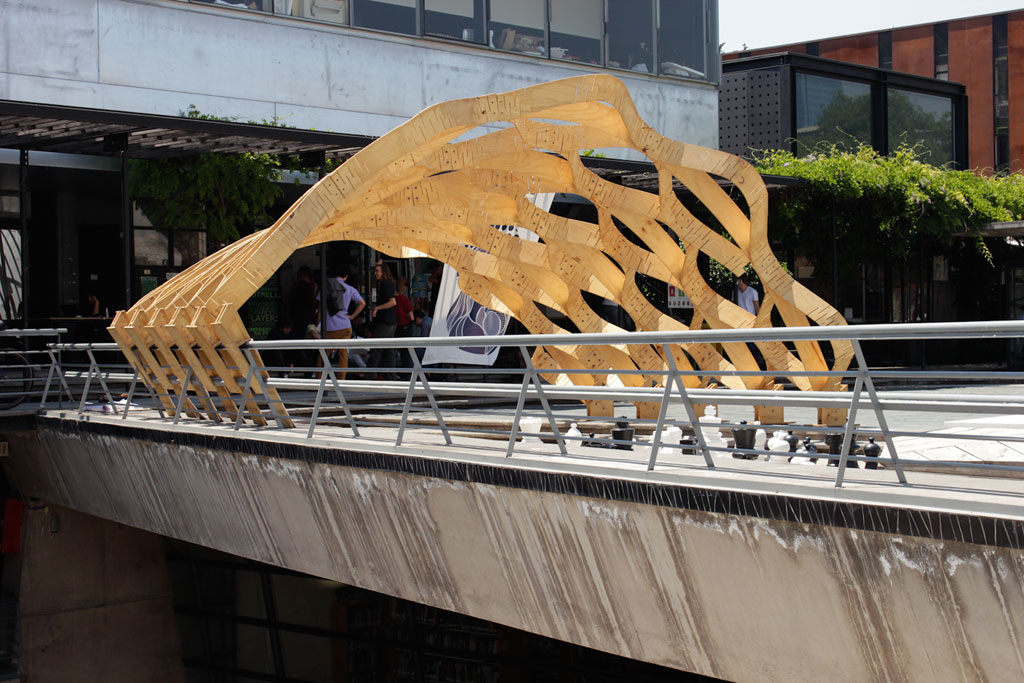

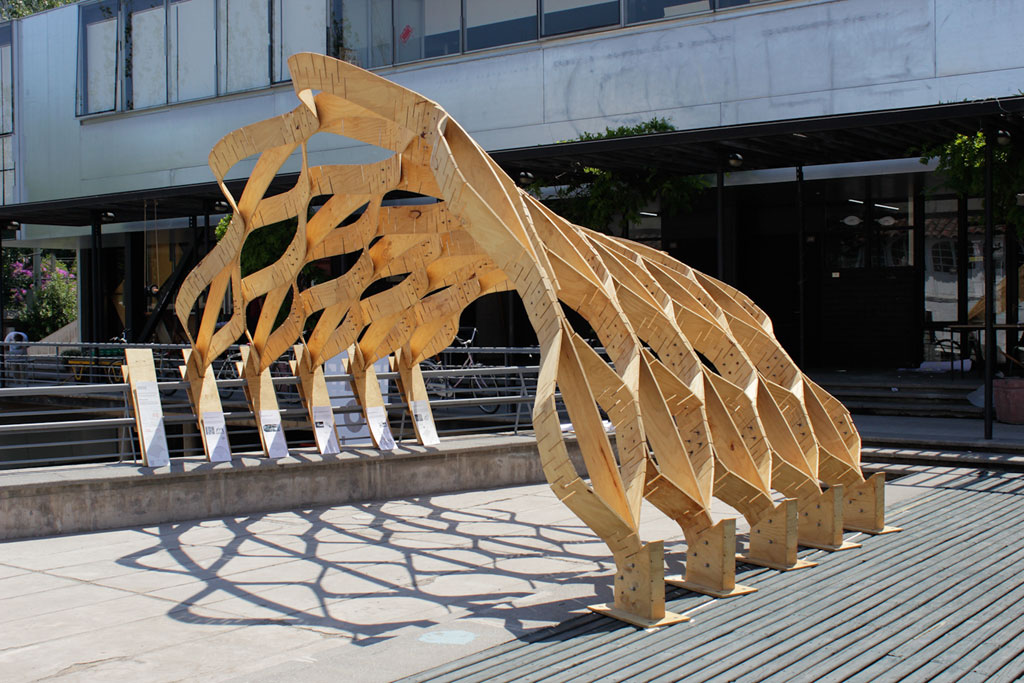

El pabellón Patrones Flexibles es el resultado de un trabajo grupal de investigación desarrollado en el ramo Laboratorio de Arquitectura del programa Magister en Arquitectura de la Pontificia Universidad Católica de Chile, el cual consistió en una serie de experimentos materiales análogos del tipo Form Finding. Estos ensayos fueron digitalizados e instrumentalizados hasta articular sistemas materiales discretos y construibles  con técnicas CAD/CAM. Luego de un proceso de concurso interno de ideas, estas se fusionaron considerando variables de innovación,  materialidad, factibilidad constructiva y capacidad estructural para generar una propuesta única a trabajar en grupo. Esta propuesta construida en el patio del campus Lo Contados es el medio expositivo del trabajo desarrollado durante el semestre para llegar a ella. El diseño de final del pabellón de madera, combina dos de las geometrías desarrolladas en el laboratorio. Tomando la geometría global de la propuesta Cintas Plegadas y la geometría local de la propuesta Estructura de Tejidos. La investigación material consistió en indagar diferentes métodos para otorgarle flexibilidad a la madera terciada de 15mm, esto se estableció mediante semi-cortes en zonas específicas de mayor requerimiento flexible, para lograr curvar las láminas según el patrón del tejido diseñado. Finalmente el pabellón se compone de arcos planos que alcanzan los 3,5mts de altura y cubren una luz de 7,2mts de largo y una estructura compuesta de láminas curvadas que forman el una luz de 7,2 mts de largo y un tejido del pabellón de madera. Este prototipo 1:1 fue desarrollado, definido y construido en un plazo de tres semanas.

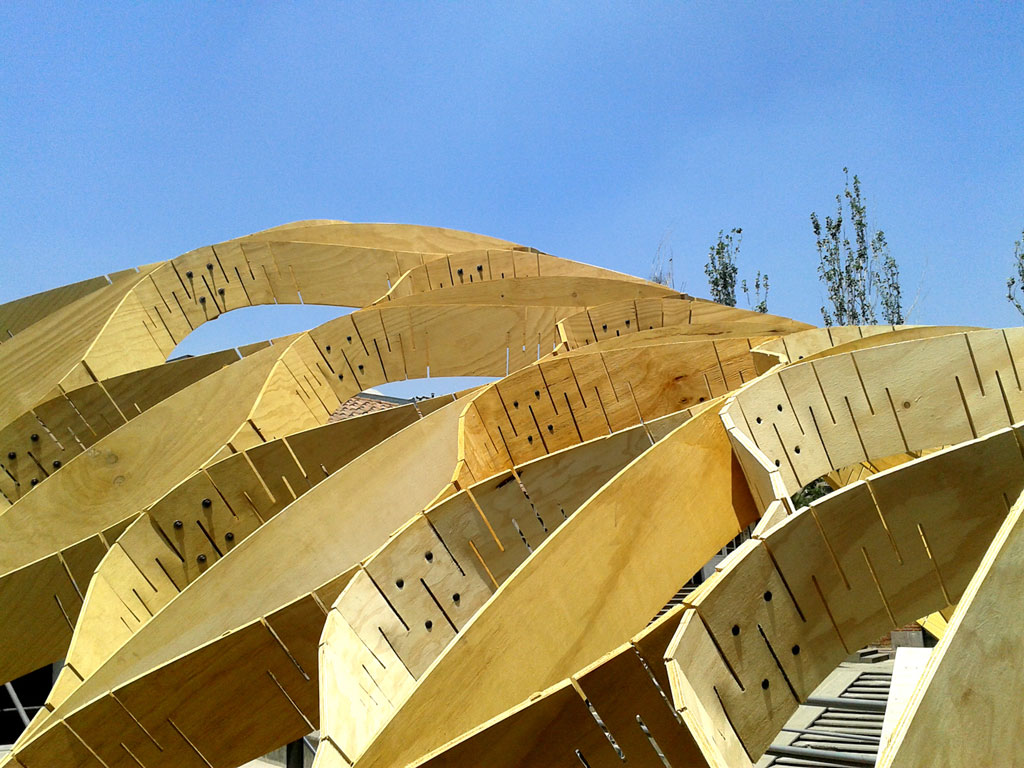

The pavilion Flexible Patterns is the result of a group work of investigation developed in the branch Laboratory of Architecture of the Magister in Architecture program of the Pontifical Catholic University of Chile, which consisted in a series of similar material experiments of the Form Form type. These trials were digitized and instrumented to articulate discrete and constructable material systems with CAD / CAM techniques. After a process of internal competition of ideas, these were merged considering variables of innovation, materiality, constructive feasibility and structural capacity to generate a unique proposal to work in a group. This proposal, built in the courtyard of the Lo Contados campus, is the expository medium of the work developed during the semester to reach it. The final design of the wooden pavilion combines two of the geometries developed in the laboratory. Taking the global geometry of the proposal Folded Tapes and the local geometry of the proposed Fabric Structure. The material investigation consisted in investigating different methods to grant flexibility to the plywood of 15mm, this was established by semi-cuts in specific areas of greater flexible requirement, to achieve curving the sheets according to the pattern of the designed fabric. Finally, the pavilion is composed of flat arches that reach 3.5 meters high and cover a light of 7.2 meters in length and a structure composed of curved sheets that form a light of 7.2 meters in length and a fabric of the pavilion of wood. This 1: 1 prototype was developed, defined and built within three weeks.
